Einzelschalter Schlafbereich im MalibuVan

Leider hatten wir in unserem Malibu im Bettbereich keine Einzelschalter für die LED-Leuchten. Immer waren alle 6 LED’s gleichzeitig an. Dies war eindeutig zu hell. Wir haben die Leuchten so verändert, dass die beiden seitlichen Leuchten jeweils einen Schalter bekamen und die hinteren beiden Leuchten einzeln schaltbar wurden.

Einkaufsliste:

Kippschalter in weiß und/oder schwarz
Leitungen 1×1,5mm² in rot und 1×1,5mm² in schwarz

Werkzeuge:
Seitenschneider, Crimpzange, Abisolierzange
25mm Holzbohrer, Kreuz-Schraubendreher

Schalter
Leitung

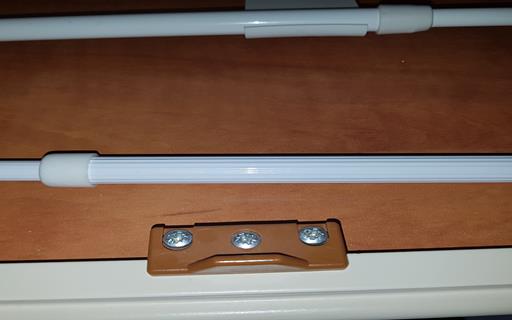

SchrankHalter
Halter abschrauben

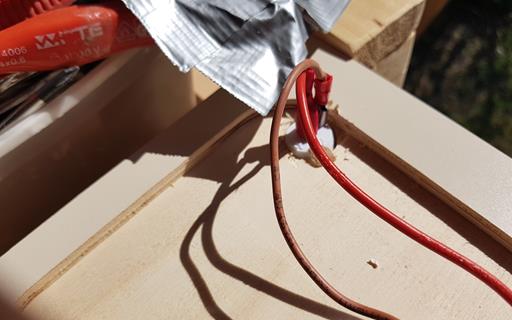

SchalterAnschluss
Schalter angeschlossen

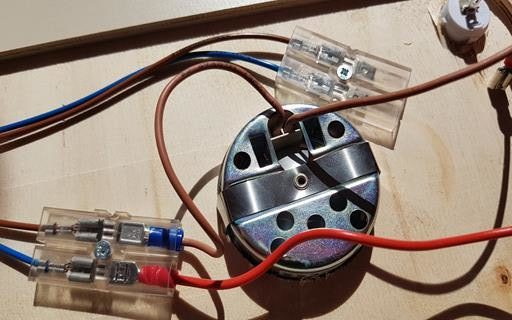

SchalterLED rotated e1686514604397
Strom verdrahtet

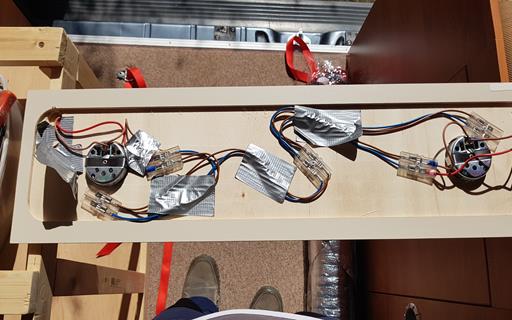

SchalterFertig
Brett beschaltet

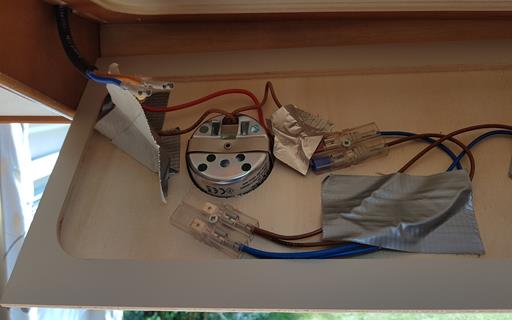

LED Anschluss1
Leitungen fixieren

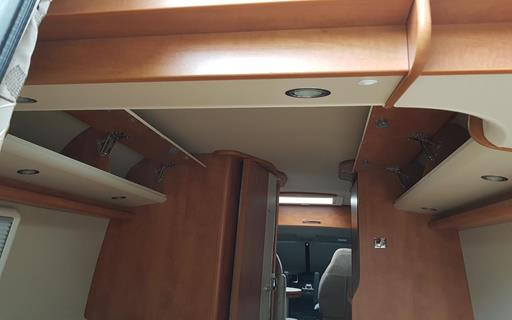

Einzelschalter
Hinten weiße Kippschalter
  1. Alle Hängeschränke sollten leer sein
  2. Brauner Türhalter entfernen und alle runde Aufkleber entfernen
  3. Alle Schrauben in den Hängeschränken entfernen, die die vordere Leiste halten
  4. Leiste nach unten drehen
  5. Unteres Brett nach vorne und unten drehen
  6. Mit 25mm Lochbohrer an gewünschte Stelle das Loch für den Schalter bohren
  7. Schalter einfügen
  8. Strom vom Schalter an Kühlschrankwand abzweigen
    (damit gehen die Kippschalter nur, wenn das Licht eingeschaltet ist)
  9. Prüfe welche Leitung stromführend ist
  10. Stromführende Leitung durchtrennen und Kippschalter einfügen
  11. Alle Leitungen mit Gewebeband fixieren
  12. Hängeschrank wieder zusammenbauen, zunächst das Brett in Position bringen
  13. Leiste wieder in Position drehen und verschrauben
  14. Aufkleber wieder anbringen
  15. Türhalter wieder anschrauben. FERTIG

Diese Vorgehensweise an der anderen Seite und am hinteren Hängeschrank wiederholen
