Dachlüfter für Heki im Wohnmobil selbst bauen
Ein Dachlüfter beschleunigt den Abtransport der erwärmten Innenluft nach außen, die bei Sonne und warmen Temperaturen schnell aufgeheizt ist. Oft reicht es nicht die Luken und Fenster zu öffnen. Ein Dachlüfter ersetzt keine Klimaanlage, da dieser den Innenraum nicht runterkühlen kann. Mit 12V Spannung für den Dachlüfter bleibt die Autarkie im Gegensatz zur 230V Klimaanlage erhalten.
Verschiedene fertige Dachlüftersysteme am Markt
Am Markt werden verschiedene Dachlüfter angeboten, wie z.B. den beliebten MaxxFan* oder den Belluna. Diese Systeme ersetzen ein Mini Heki und sind fest verbaut. Meist befinden sich dieser im Schlafbereich und schränken die Sicht nach oben ein. Auch muss mit einer gewissen Geräuschkulisse gerechnet werden. Alternativ könnte im Malibu das Mini Heki in der Toilette ersetzt werden, dann müsste allerdings die Tür im Lüfterbetrieb offen bleiben.
Mobile Dachlüfter, wie den Turbo-Kit von Fiamma*, oder den Doppellüfter von Titan* werden bei Bedarf in die Dachluke eingehängt. Vorteil dieser Lösung, der Lüfter wird eingehängt wenn man ihn braucht. Diese Lösung gefällt uns grundsätzlich besser.
Wir bauen uns einen eigenen Dachlüfter
Wir entschlossen uns selbst einen mobilen Dachlüfter für das Midi Heki vorne anzufertigen, der in der Nacht im Betrieb bleiben kann, genug Leistung bietet und beim Schlafen nicht stört. Während der Fahrt, oder wenn es nicht warm ist, verschwindet das Gerät im Staukasten. Folgende Lösung hat etwa 100.-€ gekostet. Die wichtigsten Bestandsteile sind nachfolgend preislich aufgeführt.
Einkaufsliste:
– Plexiglasscheibe 420x250x5mm klar oder satiniert ca. 16.-€
-> Bereits zugeschnitten oder in Größe 500x300x5mm

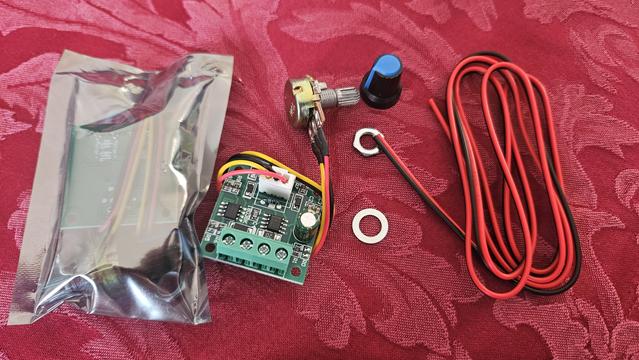

– PWM Drehzahlregel 12V-2A ca. 7.-€

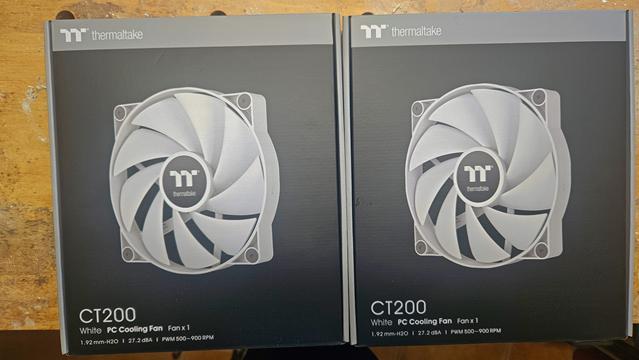

– 2x Lüfter Thermaltake CT200 weiß ca. 2×20.-
(oder Thermaltake PURE 20 LED* transparent)

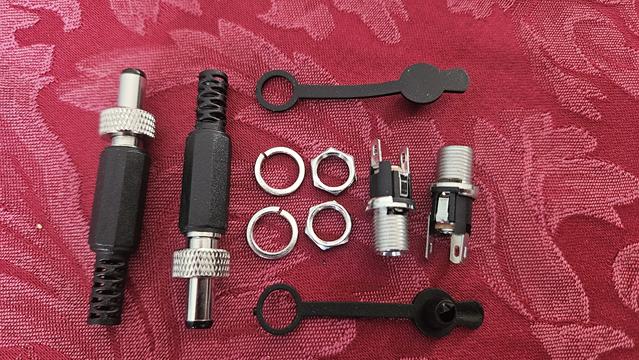

– Buchse und Stecker für die Stromversorgung ca. 6.-

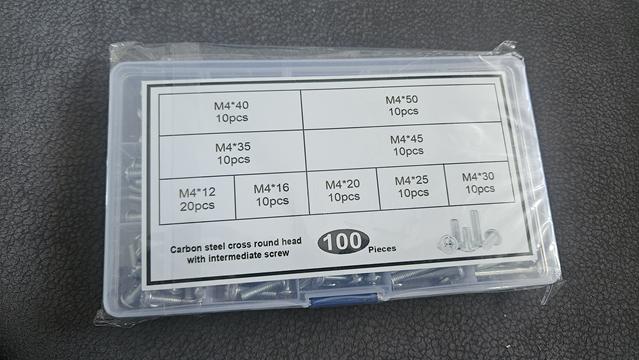

– M4 Schrauben 40mm und 45 mm mit M4 Mutter

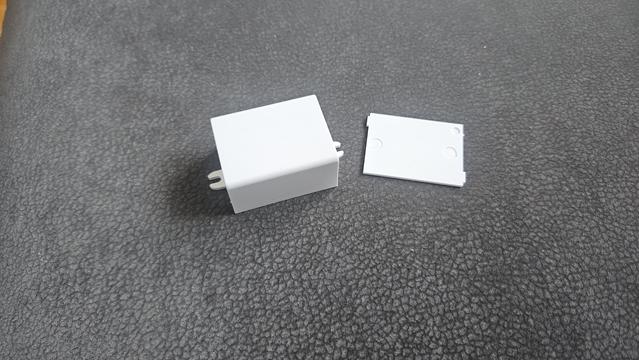

– Elektronisches Gehäuse für Drehzahlregler

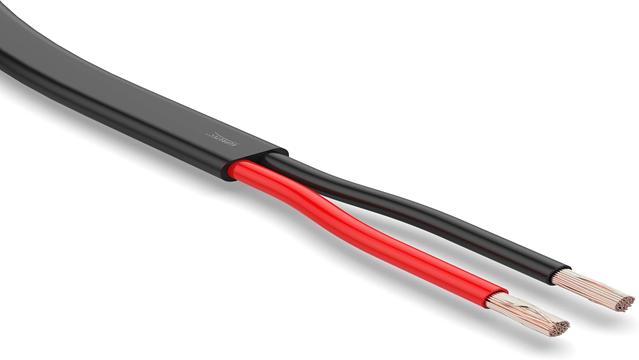

– Flachkabel 2×0,75qmm

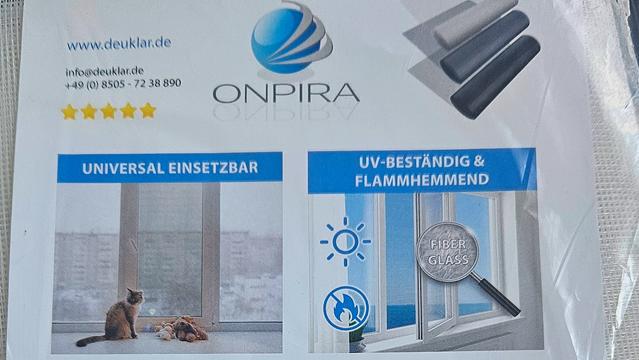

– Onpira Fieberglas Fliegennetz ca. 8.-

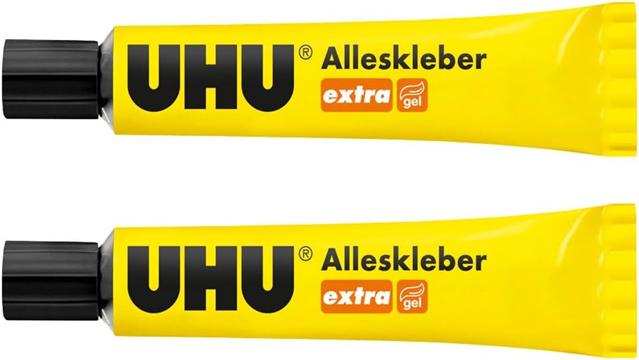

– Optional: UHU Alleskleber extra

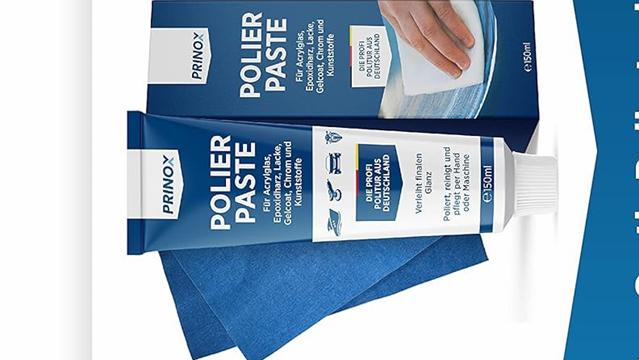

– Optional: Polierpaste

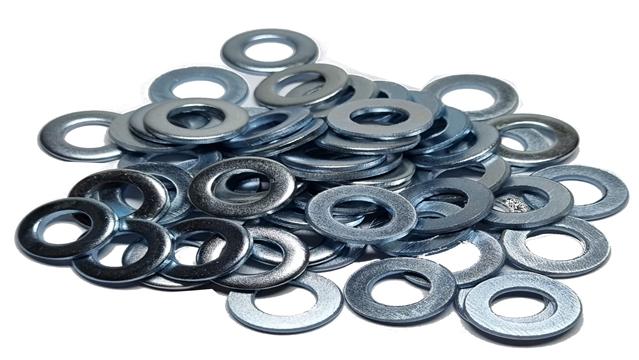

– Optional: M4 Unterlagscheiben
– Optional: 12V beleuchteter Wippschalter*
– Optional: 12V Motorradbatterie*
– Optional: Epoxidharz Vergussmasse*
dazu Sandpapier feine Körnung, Lötzinn
Werkzeugliste
Technische Daten Thermaltake Lüfter
– Bohrmaschine* z.B. von Metabo mit M4 und M8 Holzbohrer
– Stichsäge* z.B. von Bosch mit Metallblatt
– Optional: Lötkolben z.B. von Weller 150.-€
– Optional: Kappsäge* z.B. von Einhell ca. 75.-€
– Optional: Anschlagswinkel* ca. 12.-€
– Optional: Oberfräse* z.B. von Bosch ca. 125.-€
– Optional: Dremel Multifunktionswerkzeug* ca. 75.-€
dazu Schere, Schraubenzieher, Zirkel, Bleistift
Maße: 200 x 200 x 30 mm
Spannung: 12V
Strom: 0,16 A
Eingangsstrom: 1,92 W
Geschwindigkeit: 500-900 R.P.M
Lautstärke: 27.2 db-A
Lebenszyklus: 40.000 hrs
Stecker: 4 Pin – PWM
Sicherheit
Wichtig: Arbeiten mit Sägen insbesondere Kreissägen sind gefährlich. Die Arbeiten müssen mit Vorsicht und bedacht durchgeführt werden. Gegebenenfalls sollte Schutzkleidung, insbesondere Schutzbrille und Handschuhe vorhanden sein.
Dachlüfter herstellen

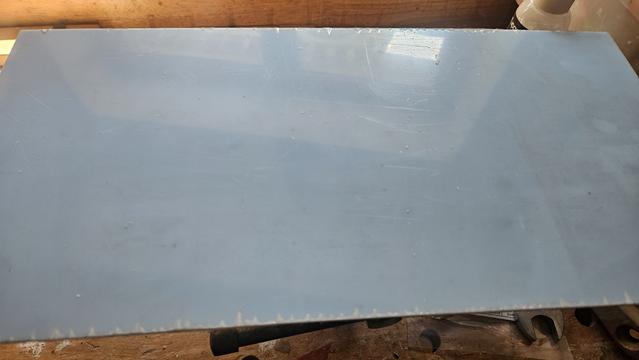

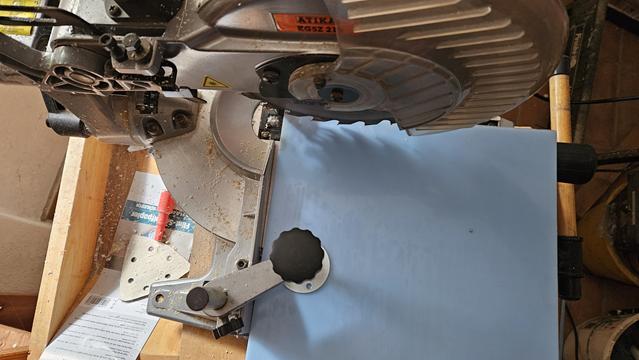

1. Plexiglasscheibe auf exakte 420x250x5mm zuschneiden
-> Mit Kapp-, Handkreis- oder Stichsäge
-> Plexiglas ist hart, aber lässt sich gut sägen
-> Schutzfolie so lang wie möglich dranlassen

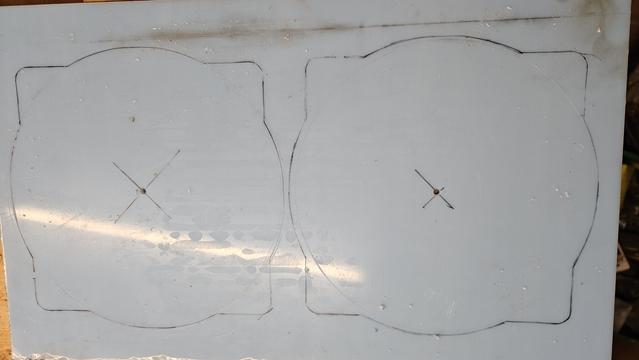

2. Aufzeichnen der 2 Öffnungen für Lüfter
-> Auf jeweils gleichen Abständen an Außenkanten achten

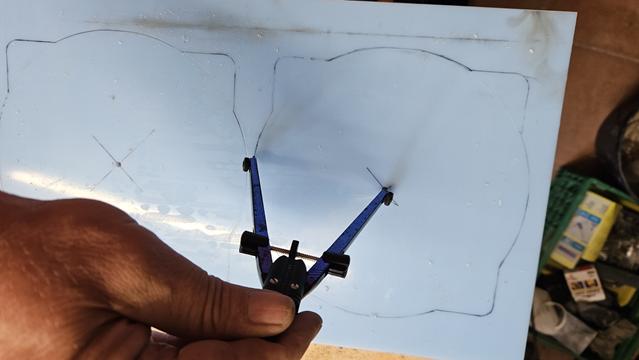

-> Ausschnitt mit Zirkel malen
-> Die beiden Lüfter dürfen sich nicht berühren

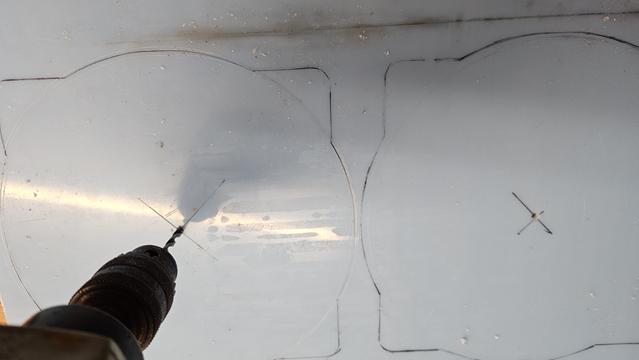

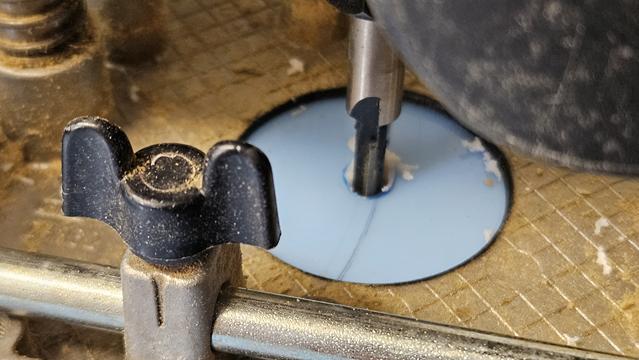

-> Mit Oberfräse: 4mm Loch mittig für Führung bohren
-> Mit Stichsäge: Niedrige Drehzahl, kein Pendelhub und Metallblatt

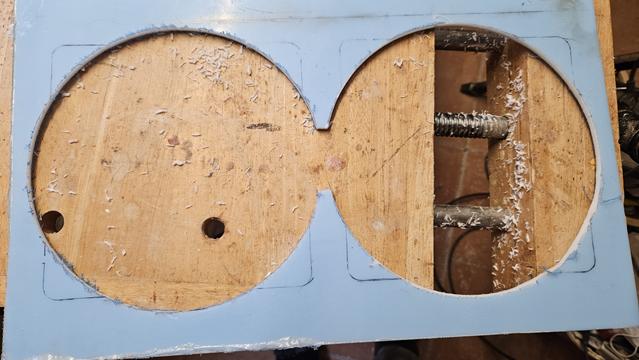

3. Beide Kreise mit Oberfräse oder Stichsäge aussägen
-> Ausgesägte Kreisreste werden später benötigt
-> Möglich, dass in der Mitte der schmale Steg bricht
-> Vorsicht wenn der Kreis zu 2/3 ausgesägt ist (Bruchgefahr)

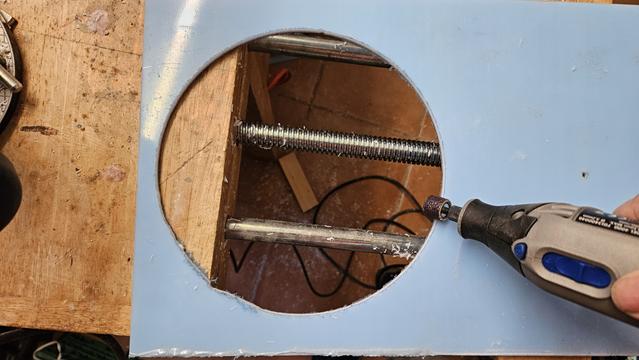

4. Falls der Kreis nicht rund ist, nachrunden z.B. mit Dremel

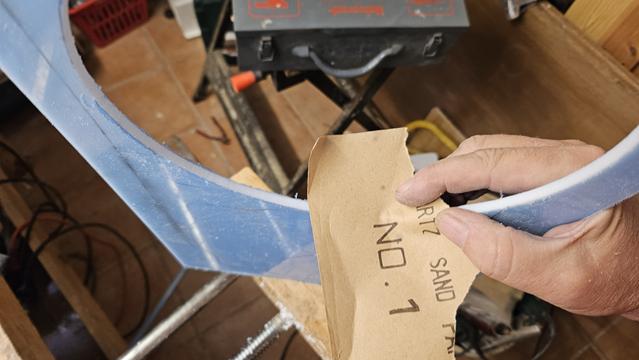

5. Ränder mit Maschine oder Sandpapier glattschleifen
-> Mit Polierpaste werden die Kanten glatter
6. Bohren der 8 Löcher für die Ventilatoren mit M4 Holzbohrer
7. Positionen von Stromanschluss, Drehschalter und Drehzahlregler (Elektronisches Gehäuse) festlegen
8. Obere Schutzfolie entfernen

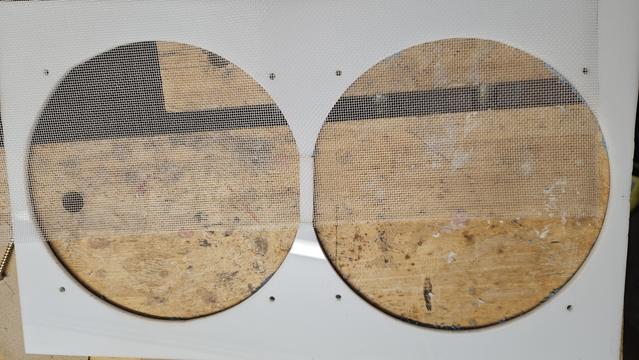

9. Fliegennetz zuschneiden, Drehzahlregler aussparen

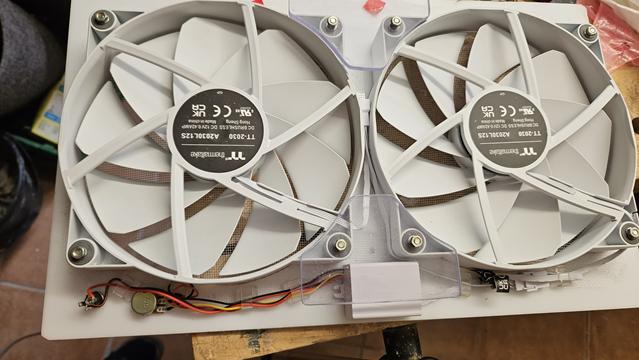

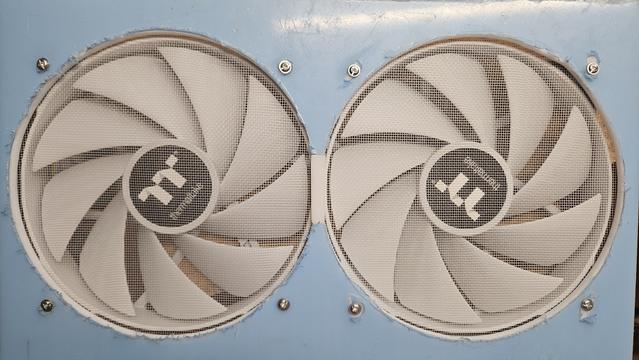

10. Ventilatoren auf Plexiglasscheibe aufschrauben, nicht festziehen

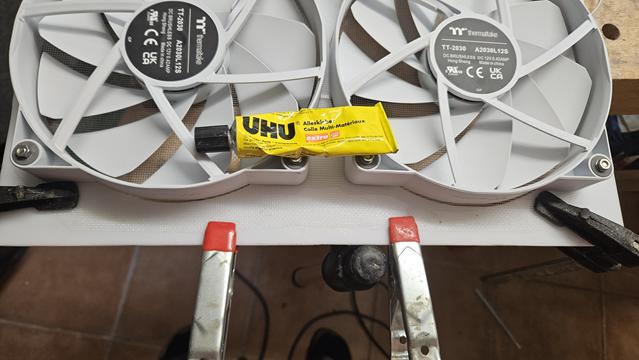

-> Fliegennetz mit UHU an Rändern festkleben, Netz gut spannen.
-> äußere Lüfterpositionen mit 4x M4 x 40mm festschrauben
-> inneren Lüfterpositionen mit 4x M4 x 45mm festschrauben
11. Bohren Stromversorgung 6mm
12. Bohren Drehzahlregler mit 8mm

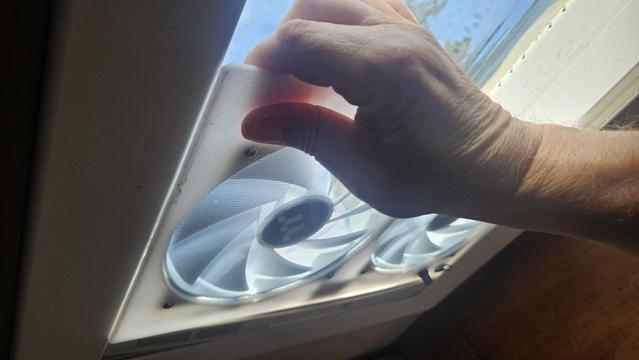

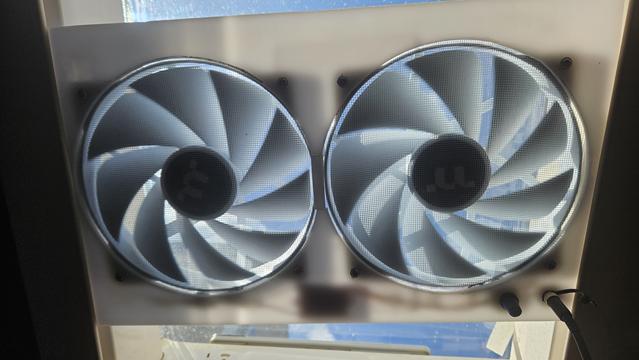

13. Testen am Midi-Heki, ob Scheibe eingeclipst werden kann
-> An einer Seite oben einschieben und andere Seite nach oben drücken
-> Sollte es nicht gehen, Scheibe in Breite etwas einkürzen
-> Scheibe sollte durch verschieben nicht rausfallen
Anmerkung: Falls die Scheibe durch Verschieben rausfällt, müssen
an den Ecken 4 Acrylplatten z.B. 4×2 cm erstellt werden, die dann in
den Spalt des Midi Heki eingeschoben werden können
14. Provisorisches Anschließen von Drehschalter und
Lüfter an 12V Stromversorgung (12V Netzteil oder Batterie)
15. Optional: Ein-/Aus für Kippschalter bohren (20mm)
-> Wir regeln dies durch Einstcken der Stromversorgung
16. Platte Elektrokasten an Position kleben

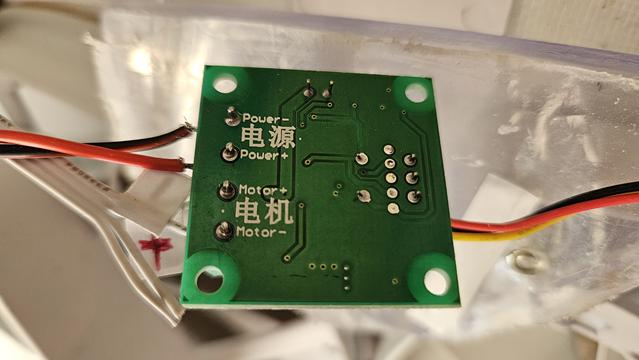

17. Kabel Stromversorgung an Power+ und Power- (PWM) anschließen und mit Stromanschluss verlöten (Optional via Schalter)
-> + und – achten

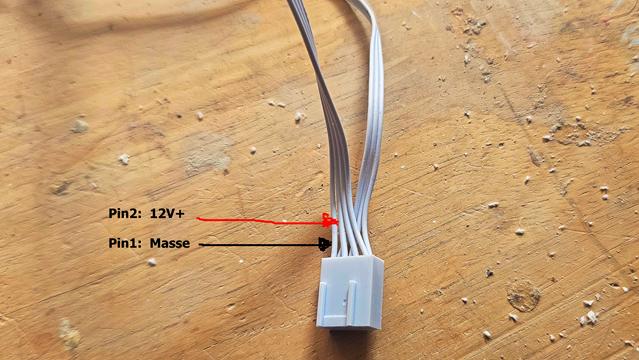

18. Beide Lüfter miteinander mittels vorhandenen Stecker verbinden und + und – Kabel von einem Lüfter an Drehzahlregler Motor + und – anschließen, dazu Pin 1 und 2 (siehe oben) aufschneiden
19.Test ob Lüfter gehen und Drehschalter funktioniert
20. Aus Plexiglasresten (z.B. ausgesägte Kreise) 2 kleine Platten
anfertigen. Diese Platten folgen dem Kreis der Lüfter(sie Bild 20). Außenrand ist ca. 5mm nach Innen zur anderen Scheibe versetzt. Beide Platten so anschrauben, dass sie die beiden Lüfter in der Mitte verbinden. Dafür die M4x45mm Schrauben verwenden.
Dies dient zur Stabilisierung des Lüfters und schützt das PWM Gehäuse.
21. Alle Schrauben fest anziehen

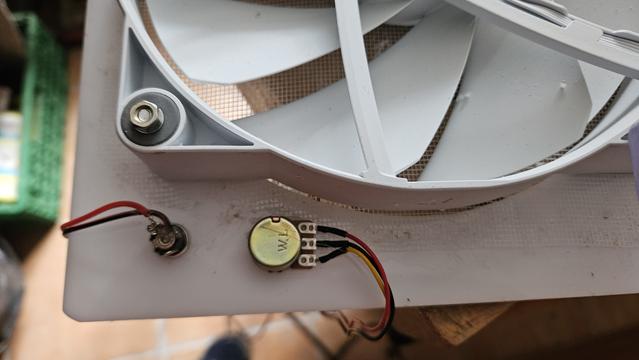

22. Drehzahlregler in Gehäuse einbringen und Gehäuse auf Platte stecken
23. Kabel korrekt auf Plexischeibe verlegen evtl. mit Epoxidharz vergießen.
Stromanschluß im Wohnmobil
Der Strom in der Nähe des Midi Heki zu erhalten ist nicht ganz einfach. Am Einfachsten erscheint es, den Strom von den Hängeschränken mit den Lautsprechern zu holen. Vom Stromverbrauch her dürfte dies kein Problem darstellen. Hier haben wir bereits die Haba Kabinenbeleuchtung und den 3Gas angeschlossen. Sowohl Kabinenbeleuchtung als auch 3Gas haben, wie der Dachlüfter, nur einen geringen Stromverbrauch. Soll Lautsprecher, Beleuchtung, Haba, 3Gas und der Lüfter gleichzeitig in Betrieb genommen werden, müsste evtl. über eine andere Stromquelle nachgedacht werden.
24. Entfernen Brett mit Lautsprecher, dazu Schrauben und
Schließmechanismus entfernen(siehe Kabinenbeleuchtung)
25. Im rechten Hängeschrank auf der Fahrerseite kann das
Flachkabel durchgesteckt werden (ist etwas fummelig)

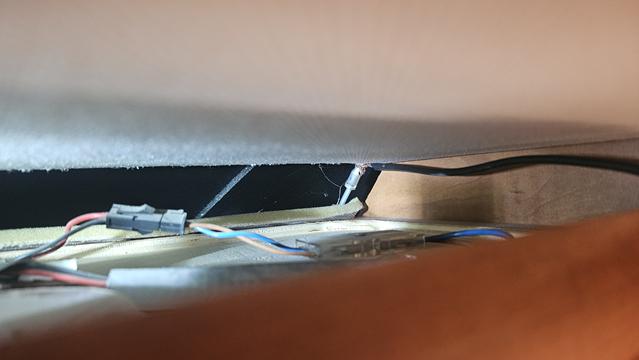

26. Stromkabel im Hängeschrank verlegen und anschließen
-> Auf + und- achten
27. Anstecken Klinkerstecker am Lüfter und Testen
28. Brett wieder verschrauben. Stromanschluss kann bei Nichtgebrauch über dem Hängeschrank versteckt werden

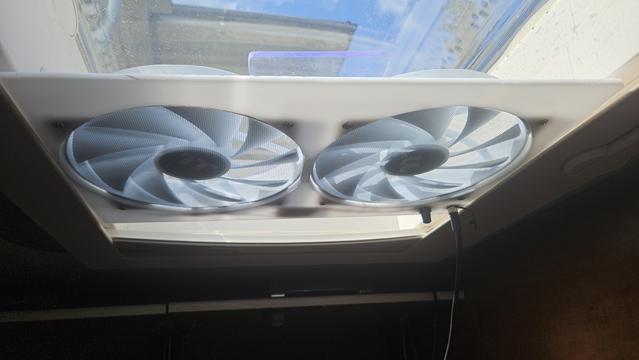

Dieser Dachlüfter hat ein Gesamtgewicht von 1,15 kg. Selbst bei voller Drehzahl ist der Lüfter kaum zu hören.
Bei Nichtgebrauch befindet sich der Dachlüfter bei uns unter dem Bett.
