Anleitung Lautsprecher einbauen

Da die Lautsprecher in den Seitentüren ersetzt werden, kann dies genutzt werden, um diese mit Dämmmatten auszukleiden, damit die Vibrationen minimiert werden.

Einkaufsliste:
– Eton UGFIAT-F2.2 mit 2×16,5cm
Mitteltöner, 2x25mm Hochtöner, Kabelset.
Sind fertig konfektioniert
– Selbstklebende Alubutyl Matten

Werkzeug:
Schraubendreher, Klebeband,Zierleistenkeile

Eton1 1
Eton UGFIAT-F2.2
Silver1 1
Dämmmatten

Einbau in die Seitentür

1.Entferne die Abdeckungen in den Seitentüren
Wenn vorhanden mit Zierleistenkeilen Abdeckung von unten
nach oben an allen 4 Seiten vorsichtig lösen und entfernen

3.Kabel abstecken

4.Schrauben lösen und Lautsprecher entfernen

5.Mit Alubutyl Matten die Aussparungen großflächig auskleiden

Zierleistenkeile1 1
Optional Zierleistenkeile

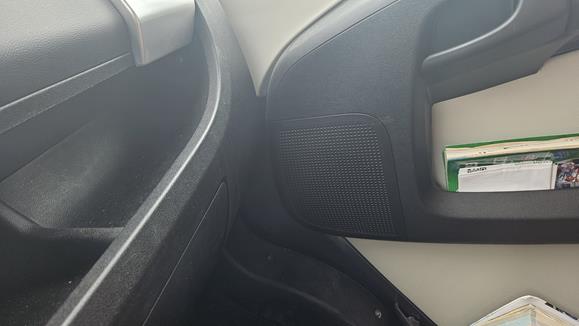

Lautsprecher Seitentür
Mitteltöner in der Seitentürr

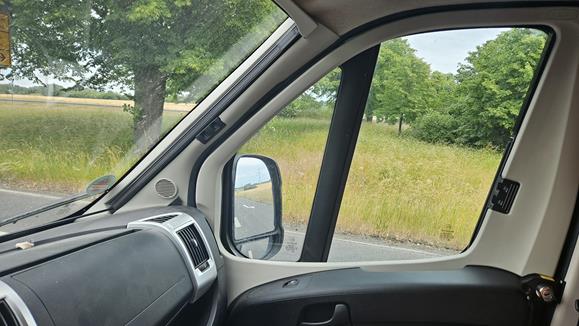

Lautsprecher A-Säule
Hochtöner imt Plissee
Fiat Lautsprecher
Alter Lautsprecher entfernen
20210303 115224
Selbstklebende Alubutyl Matten

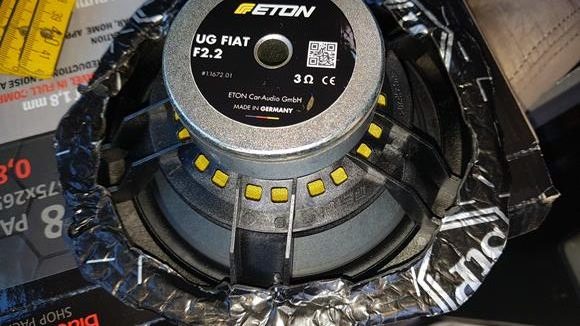

6. Am Rand der Mitteltöner ebenfalls
Alubutyl anbringen

7. Kabel an Eton Mitteltöner anstecken und
in Seitentür wieder anschrauben

8. Teste ob die Lautsprecher funktionieren

9. Falls ja. bringe die Verkleidung wieder von
oben nach unten wieder an

Eton Lautsprecher
Zusätzlich Alubutyl anbringen

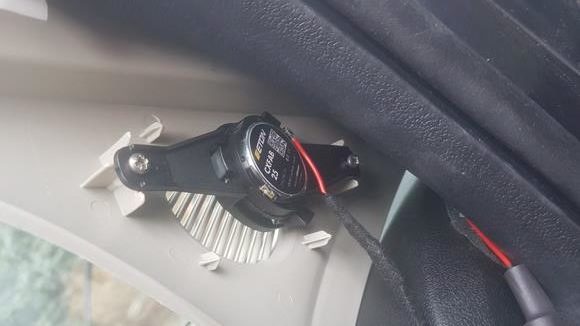

Einbau der Hochtöner

Diese Arbeiten sollte mit einer 2. Person durchgeführt werden. Das Plastikgestänge kann leider sehr leicht brechen. Es ist wichtig, dass das Plissee jeweils an der anderen Seite festgehalten wird.
1.Entferne alle Schrauben oben an dem Front-Plissee
2.Hebe vorsichtig am rechten Plissee die Verkleidung an, soweit an, dass man an die Hochtöner kommt
2. Person hält oben und links das Gestänge
3.Entferne das Kabel am alten Hochtöner
4.Entferne die beiden Schrauben und entferne den Hochtöner
5.Stecke Kabel in neuen Hochtöner
6.Schraube neuen Hochtöner wieder an
7.Bringe diese Seite wieder in Position
8.Wiederhole 2-7 für linke Seite
9.Teste ob die Lautsprecher funktionieren
10.Schraube das Plissee oben wieder an. FERTIG

20210306 121547
20210306 121950 rotated e1686765588827
